Technical Characteristics |
Contact Material |

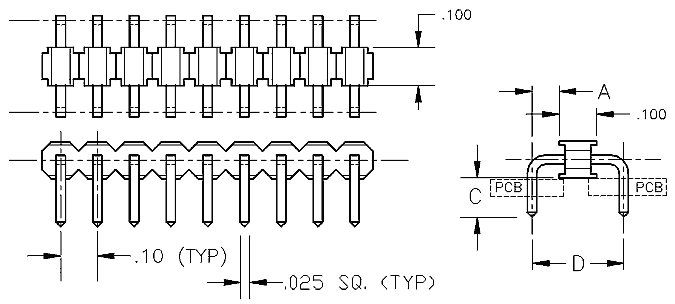

Pin: Phosphor Bronze, 0.25" sq pin,
burr free both ends |
Insulation Material |
Glass Filled Nylon 46, UL94V-O rated black |
Heat Deflection |
260° @ 264 PSI per ASTM D648 |
Insulation Resistance |
5,000 Meg Ohm @ 500VDC |
Current Rating |
3 amp continuous @ 100VDC/contact |
Max Processing Temp |
250°C for 60 seconds |
Plating |
T = Tin 150µ" (3.8µ)
bright tin over 50µ" (1.3µ) Ni |
G1 = Gold - 10µ" (.25µ)
gold over 50µ" (1.30µ) Ni |
G2 = Tin/Gold - 10µ" (.25µ)
gold over 50µ" (1.3µ) Ni at
mating end - balance of pin 150µ" (3.8µ) bright tin
over
50µ" (1.3µ) Ni |
G230 = Tin/30µ"Gold - 30µ" (.76µ) gold
over 50µ" (1.3µ) Ni at mating end - balance of
pin 150µ" (3.8µ) bright tin over 50µ"
(1.3µ) Ni
|
